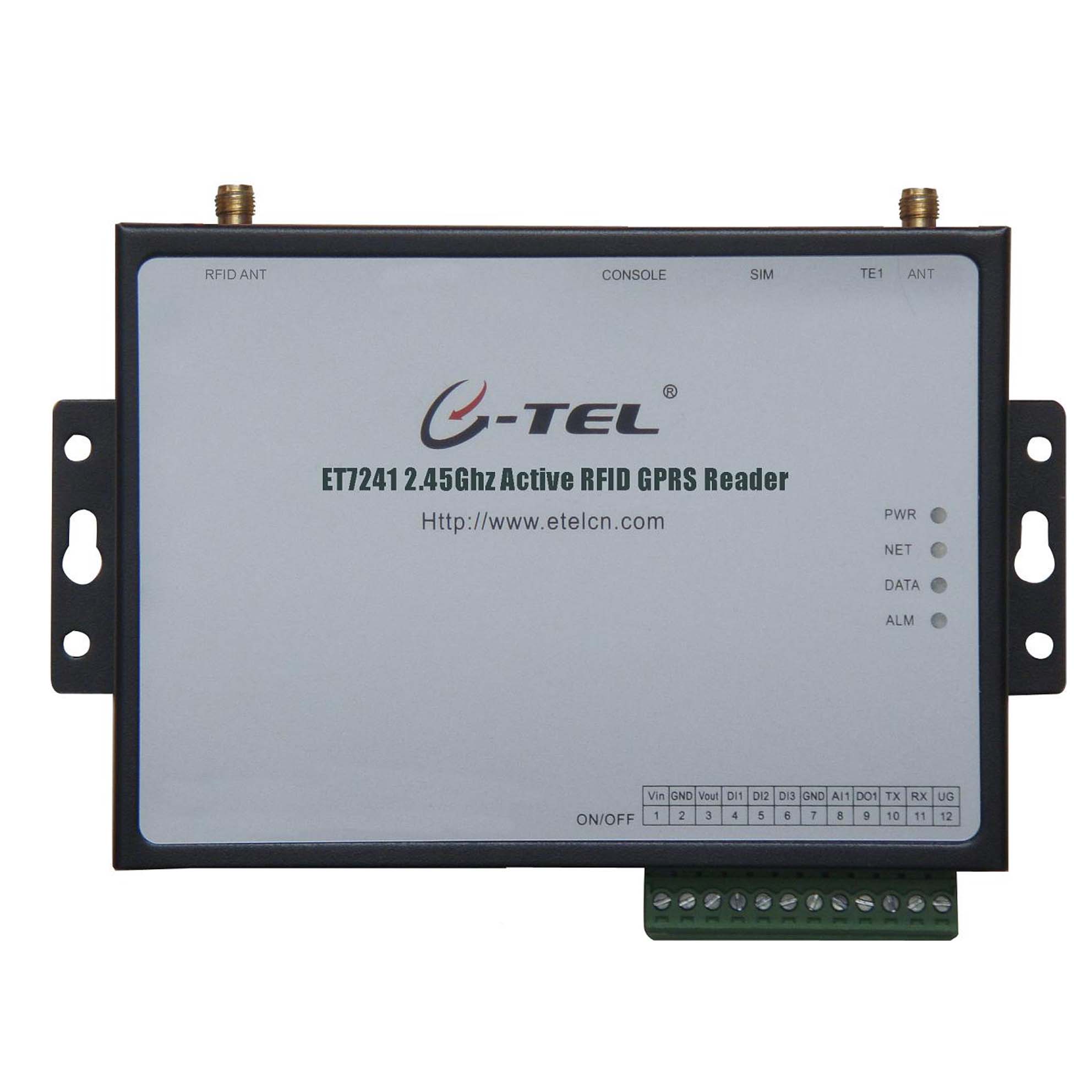

ET7241 2.45Ghz 有源 RFID GPRS 读写器

1. 概述

RFID是Radio Frequency Identification的缩写，即射频识别，俗称电子标签。RFID射频识别是一种非接触式的自动识别技术，它通过射频信号自动识别目标对象并获取相关数据，识别工作无须人工干预，可工作于各种恶劣环境。RFID技术可识别高速运动物体并可同时识别多个标签，操作快捷方便。

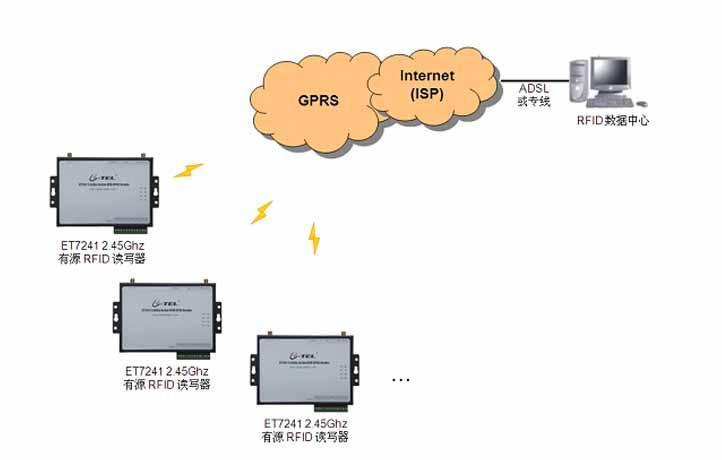

伊泰根据市场对物联网市场RFID的需求，结合GPRS FAM系列产品，推出ET7241 2.45Ghz RFID GPRS读写器，能实时将RFID刷卡信息实时通过GPRS网络发送至数据中心。数据中心平台将接收的数据存入数据库中，用户可直接通过浏览器访问数据中心平台，即可查看所有信息。

 ET7241 Active RFID读写器主要应用于学校门禁、小区安防、工厂门禁、政府部门门禁、车载系统等，ET7241读写制器同时具备FAM功能，即同时支持3个DI、1个DO、1个AI、2个TE端口，可连接不同传感器配合RFID功能使用。

2. 主要功能

• 工业级设计

伊泰ET7241 RFID 读写器采用工业级设计，内置看门狗电路，保证系统长时间稳定工作，MCU时刻监测GPRS通讯状况，如果网络长时间无响应，系统将复位并重新工作。非常适合于长期连续工作环境，设备抗干扰能力强。

• RFID读/写卡距离可调节，RSSI定位

读写器内置信号衰减，可调节读/写卡距离，结合RSSI功能，可将读卡距离控制在3m 之内，并实现定位功能。

• 主备数据中心

ET7241 RFID 读写器支持主、备数据中心功能，用户可同时设置主备数据中心IP地址或域名，当与主数据中心连接失败后，将自动尝试与备数据中心连接。

• 信息缓存

ET7241 RFID读写器通过NVRAM缓冲RFID刷卡信息，当GPRS网络出现异常时，控制器能将数据缓存至NVRAM，等待网络恢复正常后，将缓存中的数据发出。NVRAM具有掉电数据不丢失特点，即使设备掉电，缓存中的数据也不会丢失，从而保证刷卡数据不遗漏。

• 刷卡信息流水号

所有刷卡数据包均带有流水号信息，数据中心收到读写器刷卡数据后，需回复对应流水号的ACK确认包，读写器在收到确认包后，才将刷卡信息从缓存中删除，否则将重发数据包（可指定时间间隔和次数）。此功能是根据GPRS网络特点，进一步保证刷卡数据不丢失。读写器可缓存约5000张刷卡信息。

• 内置锂电池，温度传感器

ET7241 RFID 读写器内置1000mA锂电池，在无外部电源供电的情况下，可连续工作3小时。内置温度传感器能实时监测环境温度，外部的温感接口可延伸到用户设备表面。

• 短信远程控制

ET7241 2.4Ghz ACTIVE RFID GPRS读写器支持短信远程控制，用户可通过短信查询设备工作状态，也可短信重启设备。

• DO端口可编程输出

读写器 DO（数字输出）端口支持可编程输出，针对用户现场需求，对输出电平高低，切换时间，次数等提供可编程方式，从而实现与用户终端设备，如继电器、门锁、报警铃等无缝结合。

• 防区类型

DI端口支持防区类型设置，可设置为普通防区、延时防区、智能防区、紧急防区、在家防区等，根据用户现场情况和传感器类型，设置正确的防区类型，防止产生误报、漏报现象。

• 短信备份

通过GPRS与RFID数据中心通讯，当GPRS连接断开时，可用短信作为备份方式，将RFID TAG信息通过短信发送至数据中心。

• 短信密码、RFID刷卡、键盘密码、指纹认证和定时方式布撤防

读写器支持定时多种布防、撤防方式，可每天指定时间执行布撤防；同时支持任意手机号通过密码布撤防功能；RFID刷卡方式布撤防；指纹认证方式布撤防。当操作执行成功后，可选择将布撤防信息同时通过短信发送至管理员手机号。

• Micro SD卡槽(TF卡槽)

读写器提供Micro SD卡槽即TF卡槽，用于存储摄像头拍照照片/报警/布撤防日志/RFID等数据，可将刷卡数据发送至数据中心时，同时保存于TF卡中。

• USSD话费查询，AGPS基站定位

读写器支持USSD方式查询SIM卡话费和AGPS基站定位功能。可通过AT指令查询剩余话费，便于及时给SIM卡充值， 防止手机卡欠费影响设备正常运行；同时可通过AT指令查询FAM所属基站代码，从而定位读写器所属位置。

• LED布撤防指示灯

读写器 DO端口可连接12V LED双色指示灯，并显示当前布撤防状态。红灯指示读写器处于布防状态，绿灯指示FAM处于撤防状态。

• 刷卡联动DO输出

刷卡时同时联动DO端口输出，配置DO端口输出编程功能，同时可设置输出电平高低、时间、次数等参数。如果将DO端口连接LED指示灯或蜂鸣器，则可指示刷卡操作是否成功。

• 时钟同步

读写器可以通过读取短信中的时钟或者通过GPRS获取数据中心的时钟，来实现时钟同步。

• 图形化软件配置

ET7241 读写器器提供全图形化软件配置，简单易用，且支持将配置文件导入、导出功能，让用户只需点击几个图标，即可快速布置RFID系统。
