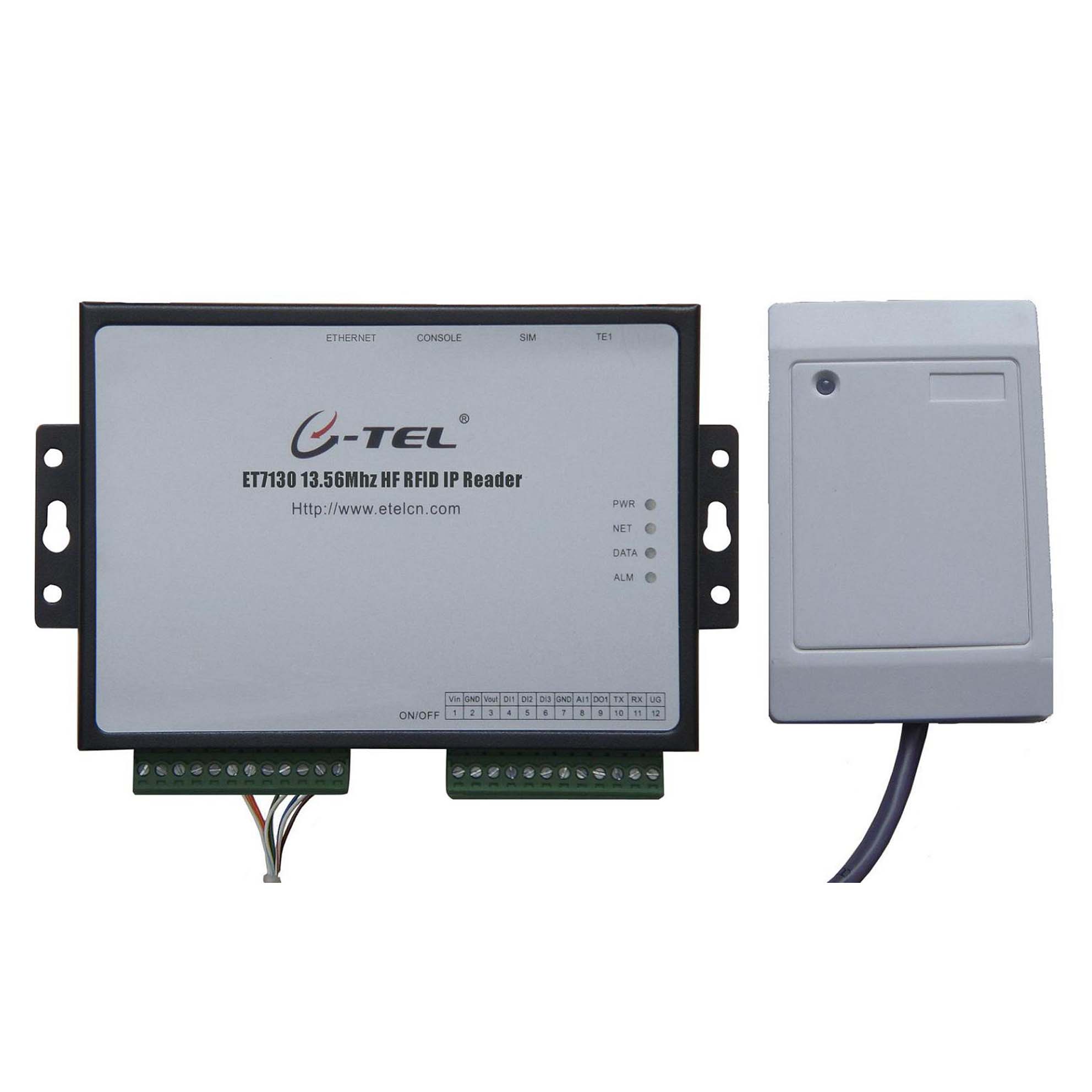

ET7130 13.56Mhz HF RFID IP读写器

1. 概述

RFID是Radio Frequency Identification的缩写，即射频识别，俗称电子标签。RFID射频识别是一种非接触式的自动识别技术，它通过射频信号自动识别目标对象并获取相关数据，识别工作无须人工干预，可工作于各种恶劣环境。RFID技术可识别高速运动物体并可同时识别多个标签，操作快捷方便。

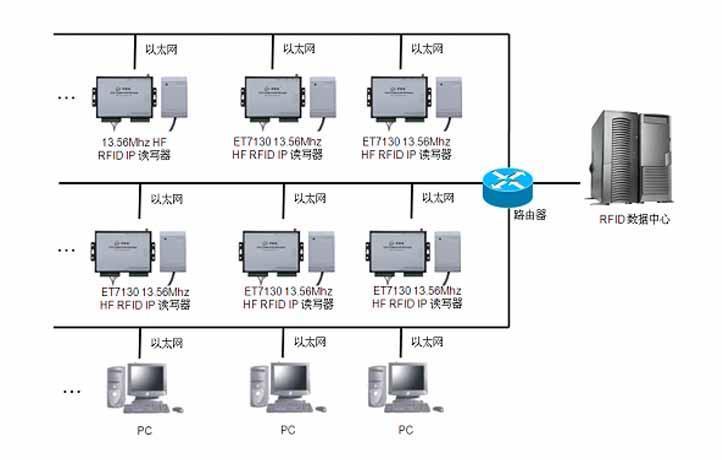

伊泰根据市场对物联网市场RFID的需求，结合FAM系列产品，推出ET7130 13.56Mhz HF RFID读写器，能实时将RFID刷卡信息实时通过本地网络发送至数据中心。数据中心平台将接收的数据存入数据库中，用户可直接通过浏览器访问数据中心平台，即可查看所有信息。

 ET7130 HF RFID读写器主要应用于学校门禁、小区安防、工厂门禁、政府部门门禁、车载系统等，ET7130读写制器同时具备FAM功能，即同时支持3个DI、1个DO、1个AI、2个TE端口，可连接不同传感器配合RFID功能使用。

2. 主要功能

• 工业级设计

伊泰ET7130 RFID 读写器采用工业级设计，内置看门狗电路，保证系统长时间稳定工作，MCU时刻监测系统状况，如果系统长时间无响应，系统将复位并重新工作。非常适合于长期连续工作环境，设备抗干扰能力强。

• 基本TCP/IP网络数据传输

读写器支持Ethernet端口，通过简单配置，即可快速接入用户IP网络中，实现系统远程集中管理。

• 信息缓存

ET7130 RFID读写器通过NVRAM缓冲RFID刷卡信息，当网络出现异常时，控制器能将数据缓存至NVRAM，等待网络恢复正常后，将缓存中的数据发出。NVRAM具有掉电数据不丢失特点，即使设备掉电，缓存中的数据也不会丢失，从而保证刷卡数据不遗漏。读写器可缓存约2000张刷卡信息。

• 刷卡信息流水号

所有刷卡数据包均带有流水号信息，数据中心收到读写器刷卡数据后，需回复对应流水号的ACK确认包，读写器在收到确认包后，才将刷卡信息从缓存中删除，否则将重发数据包（可指定时间间隔和次数）。此功能是根据IP网络特点，进一步保证刷卡数据不丢失。

• 温度传感器

ET7130 RFID 读写器内置温度传感器能实时监测环境温度，外部的温感接口可延伸到用户设备表面。

• DO端口可编程输出

读写器 DO（数字输出）端口支持可编程输出，针对用户现场需求，对输出电平高低，切换时间，次数等提供可编程方式，从而实现与用户终端设备，如继电器、门锁、报警铃等无缝结合。

• 防区类型

DI端口支持防区类型设置，可设置为普通防区、延时防区、智能防区、紧急防区、在家防区等，根据用户现场情况和传感器类型，设置正确的防区类型，防止产生误报、漏报现象。

• RFID刷卡、键盘密码、指纹认证和定时方式布撤防

读写器支持定时多种布防、撤防方式，可每天指定时间执行布撤防；RFID刷卡方式布撤防；指纹认证方式布撤防。

• 摄像头拍照

读写器提供接口与摄像头连接，实时远程图像抓拍，并能配合读写器 IO端口触发拍照，当有报警产生时，能即时抓拍图像，并将图像数据发送到数据中心；同时，读写器可设置固定时间间隔抓取图像，实现连续抓拍。

• Micro SD卡槽(TF卡槽)

读写器提供Micro SD卡槽即TF卡槽，用于存储摄像头拍照照片/报警/布撤防日志等数据，当报警产生时，FAM能先将照片从摄像机中读出，并存入Micro SD卡中。

• LED布撤防指示灯

读写器 DO端口可连接12V LED双色指示灯，并显示当前布撤防状态。红灯指示FAM处于布防状态，绿灯指示FAM处于撤防状态。

• 刷卡联动DO输出

刷卡时同时联动DO端口输出，配置DO端口输出编程功能，同时可设置输出电平高低、时间、次数等参数。如果将DO端口连接LED指示灯或蜂鸣器，则可指示刷卡操作是否成功。

• 时钟同步

读写器可以通过获取数据中心的时钟，来实现时钟同步。

• 图形化软件配置

ET7130 读写器器提供全图形化软件配置，简单易用，且支持将配置文件导入、导出功能，让用户只需点击几个图标，即可快速布置RFID系统。
